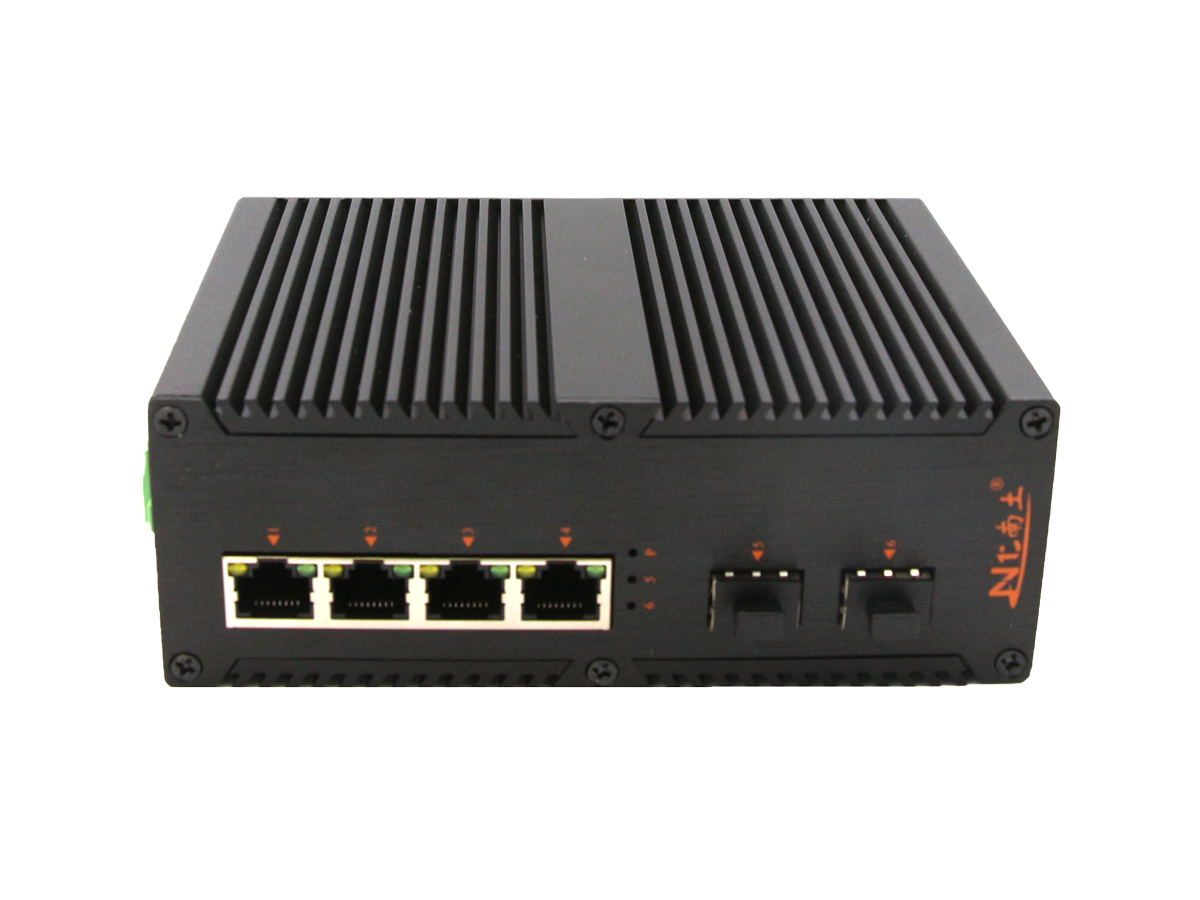

工业级（NT品牌）百兆非网管2光4电交换机
4路百兆POE电口+2路百兆FX光口工业级以太网交换机，支持4个10Base-T/100Base-TX电口和2个100Base-X光口。产品符合FCC、CE、ROHS标准。YHR24FP系列交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使NT10-IES24成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
|
技术参数 |
|
|
产品名称 |
工业级（NT品牌）百兆非网管2光4电交换机 |
|
产品型号 |
NT10-IES24 |
|
产品描述 |
4路百兆电口+2路百兆FX光口工业级以太网交换机 |
|
端口描述 |
4个RJ45端口+2个光纤接口 |
|
RJ45端口 |
10/100M自动侦测，全/半双工MDI/MDI-X自适应 |
|
光纤端口 |
100BaseFX端口（SC/FC/ST可选） |
|
交换机属性 |
<应用层级：二层
背板总带宽：4.256Gbps 整机包转发率 ：1.8088Mpps
MAC 表： 1K 包缓冲区：512K 延迟时间：<3μs 交换方式：存储-转发
功耗：〈123W |
|
防护等级 |
IP40 |
|
LED 指标 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|
电源 |
输入电压：DC化2~52V（双电源冗余备份） 接入端子：凤凰端子 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
|
其他规格 |
|
|
工作环境 |
工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
|
行业标准 |
EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 网口: ±4kV CM//±2kV DM； 电源:±4kV CM//±2kV DM 电源 : ±4kV CM//±2kV DM IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 |
|
机械属性 |
外壳：金属材质 安装：DIN 卡轨式，壁挂式安装 重量：0.64Kg 尺寸：148X103X53.5mm（长 x 宽 x 高) |
|
平均无故障时间 |
300,000 小时 |
|
质保 |
5年 |
安装尺寸（单位：mm）
安装尺寸
安装方式
连接示意图
订购型号
|
型号 |
描述 |
|
|
NT20-IES24F-SC2 |
工业级（NT品牌）百兆非网管2光4电2光4电-SC接口多模双纤2KM-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-SC20 |
工业级（NT品牌）百兆非网管2光4电2光4电-SC接口单模双纤20KM-导轨式-DC12~52V供电-宽温（-40℃-85℃）默认不含AC电源适配器。 |
|
|
NT20-IES24F-SC20A/B |
工业级（NT品牌）百兆非网管2光4电2光4电-SC接口单模单纤20KM（1310nm和1550nm各一只）-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-ST2 |
工业级（NT品牌）百兆非网管2光4电2光4电-ST接口多模双纤2KM-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-ST20 |
工业级（NT品牌）百兆非网管2光4电2光4电-ST接口单模双纤20KM-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-ST20A/B |
工业级（NT品牌）百兆非网管2光4电2光4电-ST接口单模单纤20KM（1310nm和1550nm各一只）-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-FC2 |
工业级（NT品牌）百兆非网管2光4电2光4电-FC接口多模双纤2KM-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-FC20 |
工业级（NT品牌）百兆非网管2光4电2光4电-FC接口单模双纤20KM-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-FC20A/B |
工业级（NT品牌）百兆非网管2光4电2光4电-FC接口单模单纤20KM（1310nm和1550nm各一只）-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器。 |
|
|
NT20-IES24F-SFP |
工业级（NT品牌）百兆非网管2光4电2光4电-SFP接口-导轨式-DC12~52V供电-宽温（-40℃-85℃）。默认不含AC电源适配器和不含光模块。 |
|
|
电源适配器 |
NT5121-DC-SX |
机壳型，90V-245VAC输入，12V/1A，适用于非POE工业交换机产品系列（导轨12端口以内）。 |
|
|
NT5241-DCL-SX |
导轨式塑料壳，90V-245VAC输入，24V/1A，适用于非POE工业交换机产品系列（导轨12端口以内）。 |
