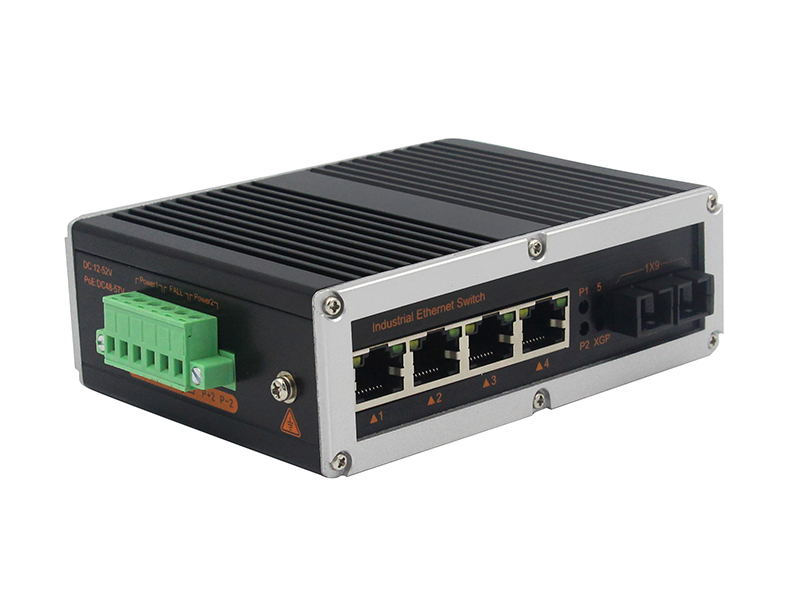

非网管工业交换机 千兆1光4电
千兆1光4电系列工业级以太网交换机产品符合 FCC、CE、ROHS 标准。此系列交换机具有 -40℃～ 85℃的工作温度， 具有很强的抗振动和冲击能力，同时具有良好的电磁兼容性，可以方便的安置在空间紧凑的控制箱中。导轨式的安装特性、宽温操作及拥有 IP40 防护等级的全铝合金散热外壳，产品功耗低，支持冗余电源输入，适用于不同环境下的应用，使之成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
|
技术参数 |
|
|
产品名称 |
千兆1光4电SC20 非网管工业级交换机 |
|
产品型号 |
YHD14G-SC20 |
|
产品描述 |
4路千兆电口+1路千兆FX光口工业级以太网交换机 |
|
端口描述 |
4个RJ45端口+1个光纤接口 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
| POE标准 | 标准PoE: IEEE802.3af/ IEEE802.3at |
| PoE端口: 1-4口支持PoE | |
|
输出功率: 最大功率15.4W (IEEE 802.3af) 最大功率30W (IEEE 802.3at) POE端口自动识别af/at |
|
| 输出电压 : DC48~57V | |
| 供电方式 : 1/2+;3/6- | |
|
RJ45端口 |
10/100M自动侦测诊断，全/半双工MDI/MDI-X自适应 |
|
光纤端口 |
100BaseFX端口（SC/FC/ST/SFP可选） |
|
交换机属性 |
传输方式：存储转发 MAC地址 : 2K 缓存：1.2Mbit 背板带宽：14G 交换时延：<10μs 功耗：<3W |
|
防护等级 |
IP40 |
|
LED 指标 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|
电源 |

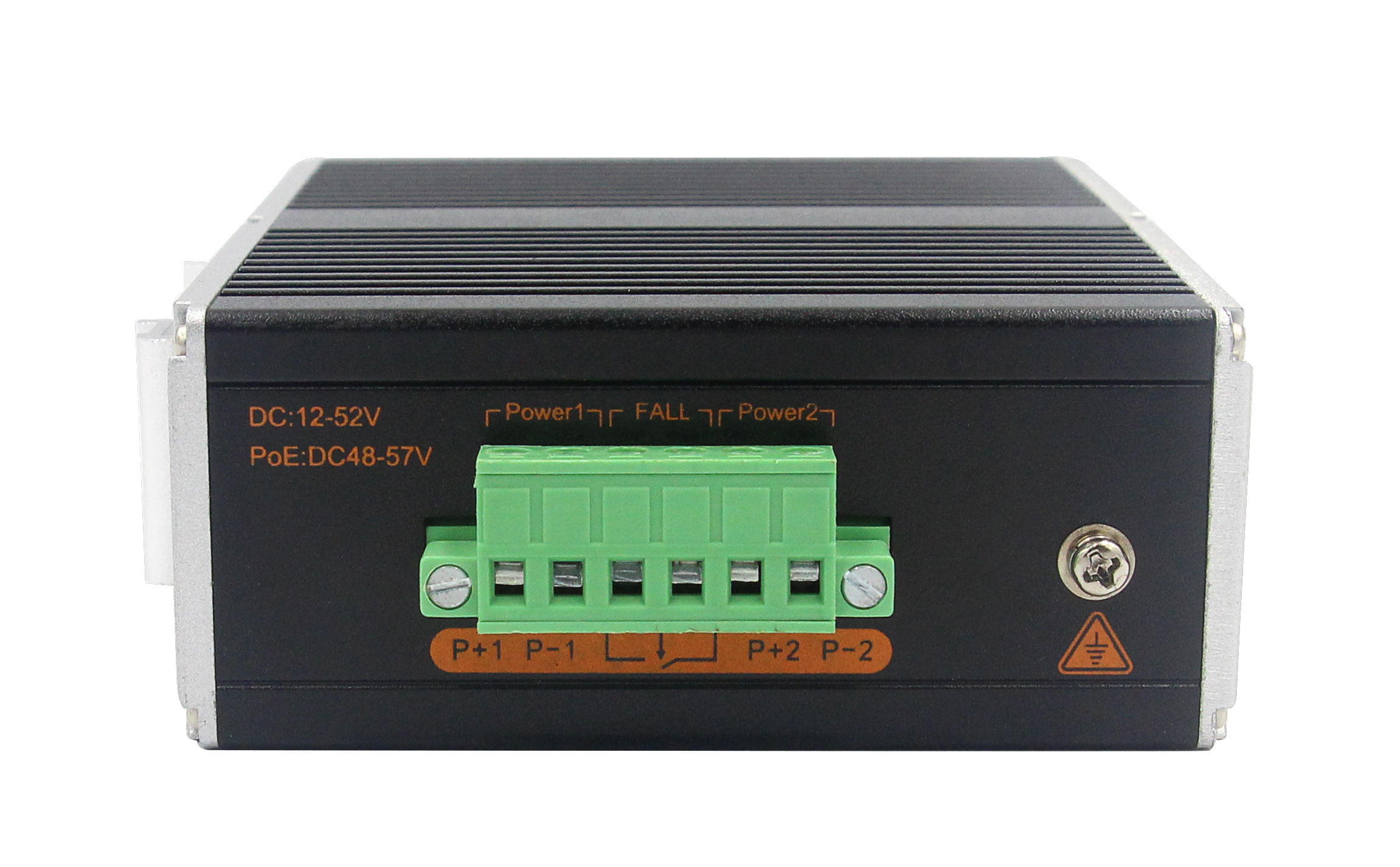

输入电压：DC12~57V（双电源冗余备份） 接入端子：工业凤凰端子 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
|
其他规格 |
|
|
工作环境 |
工作温度：-40～+85 °C（-40～185 °F） 储存温度 : -40～+85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
|
行业标准 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
机械属性 |
外壳：IP40防护等级，铝合金外壳 散热方式：自然冷却，无风扇 重量 ：0.45Kg 尺寸 ：120 x 95 x 40.5mm （长 x 宽 x 高） |
|
平均无故障时间 |
300,000 小时 |
|
质保 |
5年 |

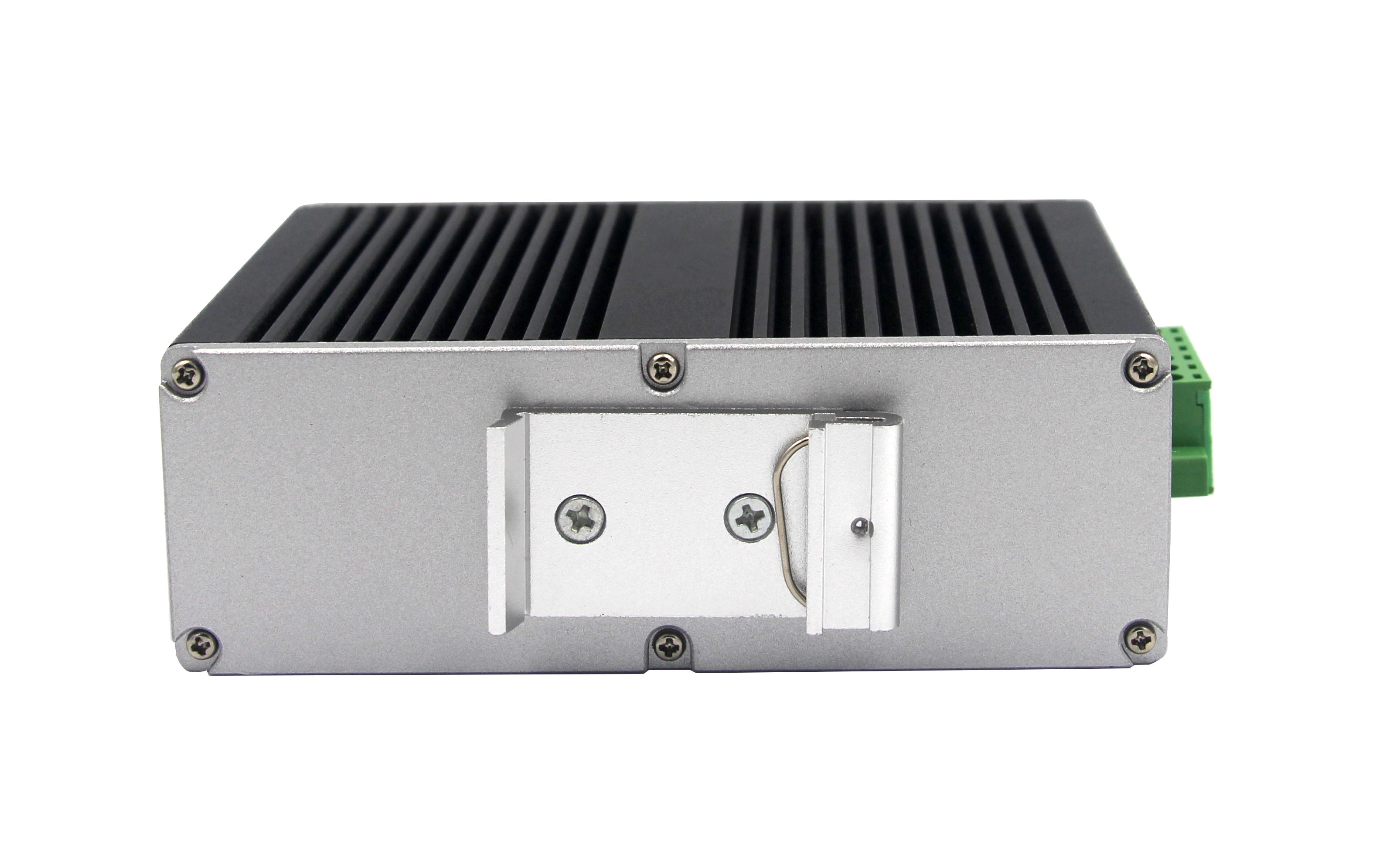

安装方式
连接示意图
订购型号
|
型号 |
描述 |
|
YHD14G-SC2 |
1个千兆光+4个千兆电、SC接口、多模双纤、2公里、导轨式，可带PoE功能 |
| YHD14G-SC20 | 1个千兆光+4个千兆电、SC接口、单模双纤、20公里、导轨式，可带PoE功能 |
|
YHD14G-SC20A/B |
1个千兆光+4个千兆电、SC接口、单模单纤、20公里、导轨式，可带PoE功能 |
|
YHD14G-FC2 |
1个千兆光+4个千兆电、FC接口、多模双纤、2公里、导轨式，可带PoE功能 |
| YHD14G-FC20 | 1个千兆光+4个千兆电、FC接口、单模单纤、20公里、导轨式，可带PoE功能 |
| YHD14G-FC20A/B | 1个千兆光+4个千兆电、FC接口、单模单纤、20公里、导轨式，可带PoE功能 |
| YHD14G-ST2 | 1个千兆光+4个千兆电、ST接口、多模双纤、2公里、导轨式，可带PoE功能 |
| YHD14G-ST20 | 1个千兆光+4个千兆电、ST接口、单模单纤、20公里、导轨式，可带PoE功能 |
| YHD14G-ST20/A/B | 1个千兆光+4个千兆电、ST接口、单模单纤、20公里、导轨式，可带PoE功能 |
